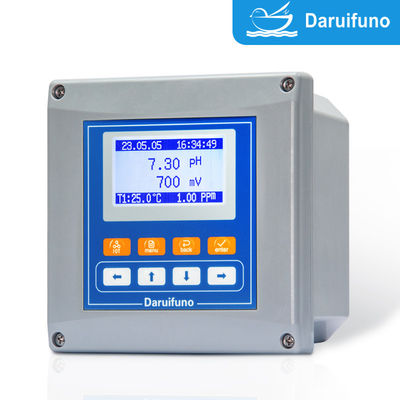

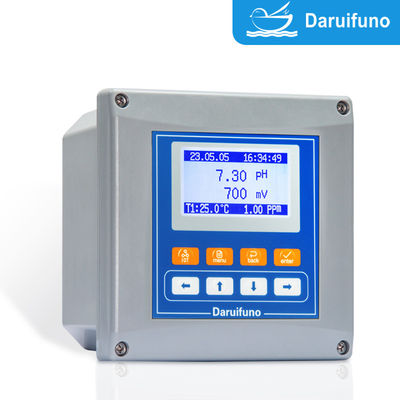

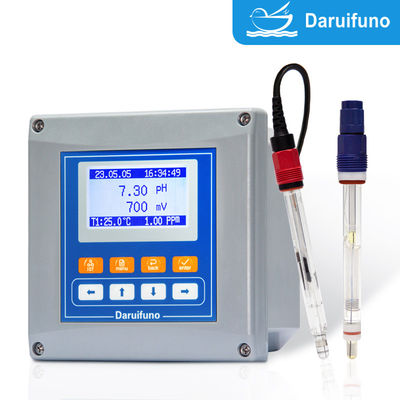

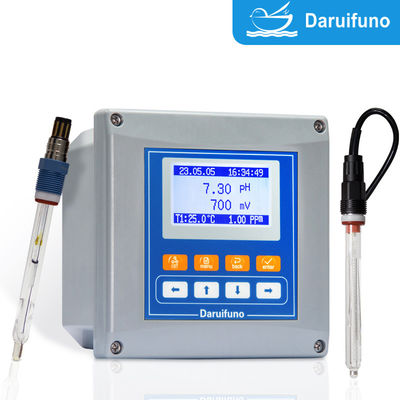

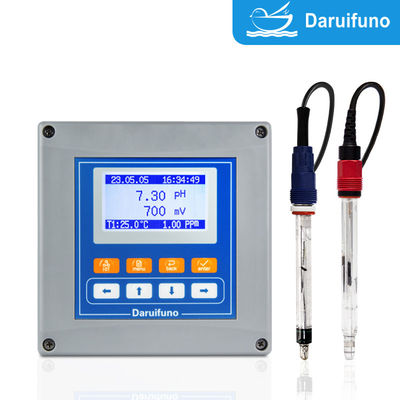

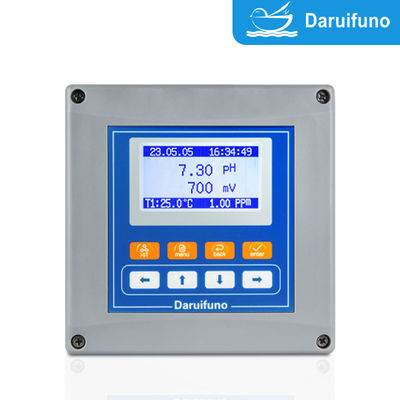

ডুয়েল চ্যানেল এনালগ পিএইচ এবং ওআরপি কন্ট্রোলার RS485 এবং দুটি রিলে জল চিকিত্সা সঙ্গে
Daruifuno ব্র্যান্ড APX2-PD ডুয়াল চ্যানেল নিয়ামক একই সময়ে দুটি অ্যানালগ সংকেত চ্যানেল সংযুক্তঃএকটি পিএইচ ইলেকট্রোডের জন্য এবং অন্যটি ওআরপি (অক্সাইডেশন-রেডাকশন সম্ভাব্য) ইলেকট্রোডের জন্য নির্বাচন করা যেতে পারে, উভয় অ্যানালগ পিএইচ ইলেকট্রোড সংযুক্ত করা যেতে পারে, এবং উভয় অ্যানালগ ORP ইলেকট্রোড সংযুক্ত করা যেতে পারে।
অ্যানালগ সংকেত (সাধারণত এমভি বা 4 ~ 20mA) বর্ধিত হয়, ফিল্টার করা হয়, রৈখিকভাবে রূপান্তরিত হয় এবং অভ্যন্তরীণ প্রক্রিয়াকরণের পরে প্রদর্শিত হয়, আউটপুট বা ট্রিগার রিলে কর্ম। এটি পরিমাপ সমর্থন করে,যথাক্রমে পিএইচ এবং ওআরপি এর ক্যালিব্রেশন এবং নিয়ন্ত্রণ.
- দ্বৈত চ্যানেলগুলি স্বাধীনভাবে কাজ করেঃ একটি ডিভাইস একই সময়ে পিএইচ এবং ওআরপি পর্যবেক্ষণ করতে পারে, যা সরঞ্জাম ব্যয় এবং ইনস্টলেশন স্থান সাশ্রয় করে।
- উচ্চ নির্ভুলতা পরিমাপঃ স্থিতিশীল সংকেত, তাপমাত্রা ক্ষতিপূরণ
- দুটি অ্যানালগ আউটপুটঃ 4 ~ 20mA যথাক্রমে পিএইচ এবং ORP এর সাথে সামঞ্জস্যপূর্ণ আউটপুট হতে পারে, যা পিএলসি এবং ডিসিএস সিস্টেম সংযোগ করতে ব্যবহৃত হয়।
- একটি RS485 Modbus আউটপুট, RS485 একটি ডিফারেনশিয়াল সিগন্যাল যোগাযোগ ইন্টারফেস শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা, দীর্ঘ যোগাযোগ দূরত্ব (১.২ কিলোমিটার পর্যন্ত),মাল্টি-পয়েন্ট যোগাযোগের জন্য সমর্থন, ইত্যাদি, এবং প্রায়শই হোস্ট কম্পিউটার, পিএলসি, ডিসিএস এবং অন্যান্য সিস্টেমের সাথে সংযোগ স্থাপন করতে ব্যবহৃত হয়। এটি দূরবর্তীভাবে ডেটা প্রেরণ করতে পারে এবং পিএইচ, ওআরপি, তাপমাত্রা ইত্যাদির মতো পরিমাপের ডেটা প্রেরণ করতে পারে।RS485 এর মাধ্যমে রিয়েল টাইমে হোস্ট কম্পিউটার সিস্টেমে. এটি কেন্দ্রীভূত পর্যবেক্ষণ, তথ্য অধিগ্রহণ এবং বিশ্লেষণ উপলব্ধি করতে পারে. এটি পিএলসি / ডিসিএস সিস্টেমের সাথে যোগাযোগ করতে পারে। এটি পিএলসির সাথে যোগাযোগ করতে পারে,প্রক্রিয়া অটোমেশন নিয়ন্ত্রণের জন্য মোডবাস আরটিইউ প্রোটোকলের মাধ্যমে ডিসিএস এবং অন্যান্য নিয়ন্ত্রণ ব্যবস্থা (সবচেয়ে সাধারণ).
পণ্যের পরামিতি
| মডেল |
APX2-PD-A |
APX2-PD-D |
| পরিমাপের বস্তু |
2 পরিমাপ চ্যানেল ইনপুট, পিএইচ বা ওআরপি নির্বিচারে নির্বাচন করা যেতে পারে |
| নীতি |
পিএইচ |
গ্লাস পিএইচ ইলেকট্রোড (হাইড্রোজেন আয়ন ঘনত্ব সূচক) |
| ওআরপি |
প্লাটিনাম বা স্বর্ণের ইলেক্ট্রোড (রেডক্স সম্ভাব্য) |
| প্রদর্শন পরিসীমা |
PH: 0~14pH ORP: ± 2000mV তাপমাত্রাঃ -10~150°C |
| রেজোলিউশন |
PH: 0.01pH ORP: 1mV TEMP: 0.1°C |
| সঠিকতা |
0পরিমাপ পরিসরের 0.1% বা ±0.02pH / ±2mV, বৃহত্তরটি নিন |
| স্থিতিশীলতা |
0.০৫% পরিমাপ পরিসীমা ২৪ ঘণ্টার পর পর |
| পুনরাবৃত্তিযোগ্য |
পরিমাপ পরিসরের ০.১% এর বেশি |
| অস্থায়ী ক্ষতিপূরণ |
স্বয়ংক্রিয় বা ম্যানুয়াল (NTC10K/PT1000) |
| রিলে আউটপুট |
দুটি এসপিএসটি রিলে, সর্বোচ্চ লোড 3A/250VAC, উচ্চ / নিম্ন অ্যালার্ম সেট করুন, তাপমাত্রা বা পরিষ্কার নিয়ন্ত্রণ |
| ডিজিটাল যোগাযোগ |
একটি দ্বি-ওয়্যার আরএস ৪৮৫ ইন্টারফেস, মডবাস আরটিইউ এবং জেএসওন |
| বর্তমান আউটপুট |
দুই 0/4 ~ 20mA বর্তমান সর্বোচ্চ লোড 1000Ω |
| সময় প্রদর্শন |
বছর/মাস/দিন ঘন্টা/মিনিট/সেকেন্ড |
| ঐতিহাসিক তথ্য |
রেকর্ড 10000 ঐতিহাসিক তথ্য এবং সর্বশেষ 100 ক্যালিব্রেশন রক্ষণাবেক্ষণ তথ্য |
| মূল্যায়নের উদ্দেশ্য* |
অন্তর্নির্মিত ম্যাট্রিক্স (অবশিষ্ট ক্লোরিনের সমতুল্য) 0 ~ 2.5mg/L |
| ব্যবহারকারীর সংজ্ঞায়িত সমর্থন (20x20 ম্যাট্রিক্স) |
| রৈখিক সংশ্লিষ্টতা (জল নমুনার স্থিতিশীলতা) |
| প্রদর্শন |
128 * 64 3.2 ইঞ্চি গ্রাফিক ডট ম্যাট্রিক্স এলসিডি |
| ক্যালিব্রেশন পদ্ধতি |
PH: 3 পয়েন্ট ORP: 2 পয়েন্ট, ক্যালিব্রেশন পয়েন্ট অবাধে সেট করা যেতে পারে |
| উপাদান |
বর্ধিত এবিএস সুরক্ষা গ্রেডঃ আইপি 66 |
| পাওয়ার সাপ্লাই |
এসিঃ 100~240V 50/60Hz |
ডিসিঃ 18~36V |
| মাত্রা |
144*144*120mm (হোল আকার 138*138mm) |
| কাজের তাপমাত্রা |
০৬০°সি, আরএইচ<৯৫%, কনডেন্স না |
| সংরক্ষণ তাপমাত্রা |
-20 ̊70°C, RH < 55%, অ-কন্ডেনসিং |
| ইনস্টলেশন |
দেওয়াল মাউন্ট, পাইপ ক্ল্যাম্প, প্যানেল |
সুবিধা এবং বৈশিষ্ট্য
- ডুয়াল-চ্যানেল ইনপুটঃ দুটি ইলেক্ট্রোডের (পিএইচ + পিএইচ, ওআরপি + ওআরপি, বা পিএইচ + ওআরপি) একযোগে সংযোগ সমর্থন করে একই সময়ে পিএইচ এবং ওআরপি মনিটর করে, দক্ষতা উন্নত করে এবং ইনস্টলেশন স্থান সাশ্রয় করে
- ডুয়াল চ্যানেল রিলে আউটপুটঃ উচ্চ / নিম্ন অ্যালার্ম, ডোজিং নিয়ন্ত্রণ এবং অন্যান্য ফাংশন সেট করতে পারেন
- অ্যানালগ সংকেত আউটপুট (4-20mA): 4-20mA আউটপুট সরবরাহ করে যা পিএলসি এবং ডিসিএস সিস্টেমের সাথে ডকিংয়ের জন্য সুবিধাজনক
- হাই ডিফিনিশন এলসিডি ডিসপ্লে রিয়েল টাইমে পিএইচ/ওআরপি, ইলেক্ট্রোডের অবস্থা, তাপমাত্রা, রিলে অবস্থা ইত্যাদি প্রদর্শন করে।
- ইতিহাস রেকর্ডিং ফাংশনঃ সহজ ট্র্যাকযোগ্যতার জন্য পরিমাপ ডেটা এবং অ্যালার্ম রেকর্ড সংরক্ষণ করে
- ইলেকট্রনিক ঘড়িঃ টাইমস্ট্যাম্প প্রদান করে, ডেটা রেকর্ডিংয়ের সাথে সহযোগিতা করে অন্তর্নির্মিত ইতিহাস রেকর্ড এবং ইলেকট্রনিক ঘড়ি, আপনি কী ইভেন্টের সময় অনুসন্ধান করতে পারেন
- স্বয়ংক্রিয় পরিষ্কার নিয়ন্ত্রণঃ ইলেক্ট্রোড জীবন বাড়ানোর জন্য ক্লিনিং রিলে আউটপুট সরবরাহ করে, টাইমিং বা শর্তাধীন ট্রিগার ক্লিনিং ফাংশন সমর্থন করে
- একাধিক ক্যালিব্রেশন পদ্ধতিঃ নির্ভুলতা উন্নত করতে 1-পয়েন্ট, 2-পয়েন্ট বা বহু-পয়েন্ট ক্যালিব্রেশন সমর্থন করে
- দুটি চ্যানেল একে অপরের থেকে বিচ্ছিন্ন
- প্রতিটি চ্যানেল একটি স্বাধীন তাপ সিস্টেমের সাথে সংযুক্ত করা যেতে পারে।
- যখন একই সময়ে পিএইচ, ওআরপি এবং তাপমাত্রা পরীক্ষা করা হয়, তখন মিটারের ভিতরে অ্যালগরিদম একই সাথে জীবাণুমুক্তকরণের ক্ষমতা মূল্যায়ন করতে পারে এবং পিএইচ, ওআরপি, তাপমাত্রা এবং ক্লোরিন মান প্রদর্শন করতে পারে।
- একই সময়ে পিএইচ/ওআরপি মনিটরিং, ডোজিং কন্ট্রোল এবং ডেটা সিগন্যাল রিমোট ট্রান্সমিশন পূরণ করুন।
- মেনু-ভিত্তিক অপারেশন মাল্টি-ভাষা সমর্থন, ব্যবহারকারী-বান্ধব ইন্টারফেস, সহজ অপারেশন
Daruifuno PH ORP নিয়ামক APX2-PD ইতিহাস রেকর্ড এবং ইলেকট্রনিক ঘড়ি ফাংশন1. ইতিহাস রেকর্ডিং ফাংশন
1- পরিমাপের তথ্য, এলার্ম ইভেন্ট ইত্যাদি সংরক্ষণ করুন
রেকর্ডিং ব্যবধান সেট করা যেতে পারে (যেমন প্রতি 10 মিনিট)
2. ইলেকট্রনিক ঘড়ি ফাংশন
ইভেন্ট রেকর্ডিংয়ের সঠিক সময় নিশ্চিত করার জন্য রিয়েল-টাইম ক্লক মডিউল
সময় নিয়ন্ত্রণের জন্য ব্যবহৃত হয় (যেমন পরিষ্কারের সময়, ক্যালিব্রেশন)
Daruifuno PH ORP নিয়ামক APX2-PD দ্বি-মুখী রিলে নিয়ন্ত্রণ ডোজিং নীতি
পিএইচ উপরের/নিচের সীমা সেট করুন। যখন সেট মান অতিক্রম করা হয়, রিলে সক্রিয় করা হবে।
উদাহরণঃ pH > 9, অ্যাসিড ডোজিং পাম্প চালু করুন;
পিএইচ < ৬, ক্ষারীয় ডোজিং পাম্প চালু করুন;
আপনি ঘন ঘন স্যুইচিং এড়ানোর জন্য হিস্টেরেসিস অন্তরাল সেট করতে পারেন।
Daruifuno PH ORP নিয়ামক APX2-PD স্বয়ংক্রিয় পরিষ্কার নিয়ন্ত্রণ নীতি
পরিষ্কার রিলে একটি নির্দিষ্ট সময়ে শুরু করতে সেট করা যেতে পারে (যেমন প্রতি 24 ঘন্টা); ফ্লাশিং সময় সেটিং
ইলেক্ট্রোড পরিষ্কার করার জন্য solenoid ভালভ বা জল পাম্প শুরু
ইলেক্ট্রোডের পৃষ্ঠের সংযুক্তির কারণে পরিমাপের ভুল এড়ানো।
Daruifuno PH ORP নিয়ামক APX2-PD pH এবং ORP ক্যালিব্রেশন পদ্ধতি
1. পিএইচ ক্যালিব্রেশনঃ
স্ট্যান্ডার্ড বাফার ব্যবহার করুনঃ পিএইচ ৪।01, ৭.00, ১০.01, PH ORP নিয়ামক আমাদের কোম্পানী Daruifuno দ্বারা উত্পাদিত, calibration বিন্দু অবাধে সেট করা যাবে।
একক পয়েন্ট ক্যালিব্রেশনঃ শূন্য পয়েন্ট ক্যালিব্রেশন করার জন্য pH 7.00 তরল ব্যবহার করুন।
দুই পয়েন্ট ক্যালিব্রেশনঃ পিএইচ 7.00 এবং 4.00 বা 10.00, শূন্য বিন্দু এবং ঢাল calibrate।
কন্ট্রোলার অপারেশন গাইড, স্বয়ংক্রিয়ভাবে স্থিতিশীলতা এবং স্টোর নির্ধারণ করে।
2. ওআরপি ক্যালিব্রেশনঃ
স্ট্যান্ডার্ড বাফার ব্যবহার করুন, যেমন +220mV বা +470mV।
ক্যালিব্রেশন প্রক্রিয়াটি সহজ, সাধারণত একটি একক পয়েন্ট যথেষ্ট।
Daruifuno PH ORP নিয়ামক APX2-PD নিয়ামক ইনস্টলেশন পদ্ধতিইনস্টলেশন পদ্ধতিঃ
- প্যানেল-মাউন্ট করাঃ সরঞ্জাম বা নিয়ন্ত্রণ ক্যাবিনেটের প্যানেলের মধ্যে এমবেডেড, খোলার আকার প্রায় 92 × 92 মিমি।
- প্রাচীর-মাউন্টঃ সাইটের প্রাচীর ইনস্টলেশনের জন্য উপযুক্ত, জলরোধী হাউজিং (IP65 বা তার বেশি) দিয়ে সজ্জিত।
- পাইপলাইন ইনস্টলেশনঃ পাইপলাইনে একটি বিশেষ ব্র্যাকেটের সাহায্যে ফিক্সড।
প্রয়োগঃ
◇ উপরিভাগের পানি
◇ স্রোতের জল
◇ জলজ উদ্ভিদ
◇ ল্যান্ডস্কেপ পানি
◇ জলসংযোগের আমদানি
◇ পানির চিকিত্সা পর্যবেক্ষণ
◇ পানীয় জল,
◇ ভূগর্ভস্থ পানি, সুইমিং পুল
◇শিল্প প্রক্রিয়া পর্যবেক্ষণ এবং ডোজিং নিয়ন্ত্রণ ব্যবস্থাপনা
◇রাসায়নিক, পেট্রোলিয়াম, কাগজ, খাদ্য ও ওষুধ, ইলেক্ট্রোপ্লেটিং, পিসিবি উত্পাদন ইত্যাদি।
◇ পৌরসভা/শিল্পের পানি পরিস্কারকরণ
◇ পরিবাহী শীতল জলের পর্যবেক্ষণ
◇ ইলেক্ট্রোপ্লেটিং/রাসায়নিক তরল নিয়ন্ত্রণ
◇ খাদ্য ও পানীয় উৎপাদন লাইন
◇ অ্যাসিড-বেস নিরপেক্ষতা প্রতিক্রিয়া ট্যাঙ্ক নিয়ন্ত্রণ
