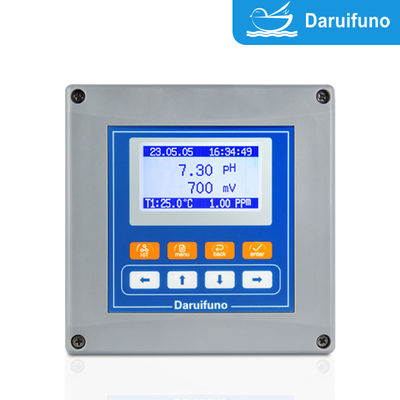

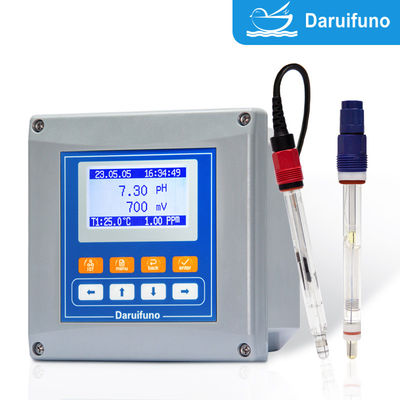

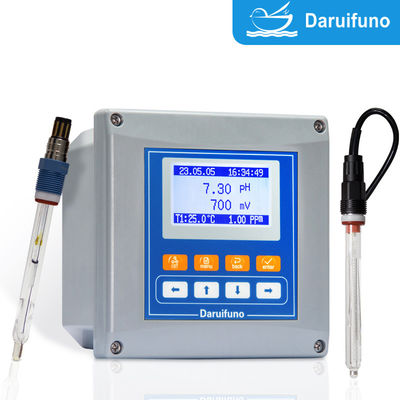

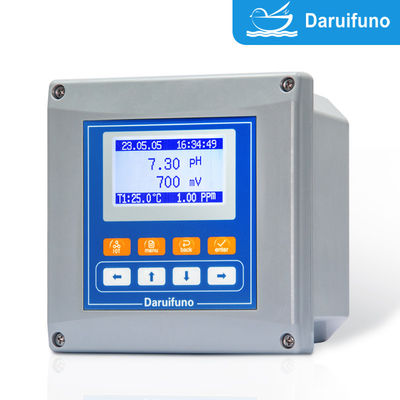

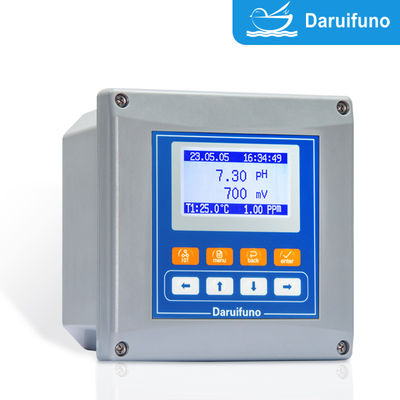

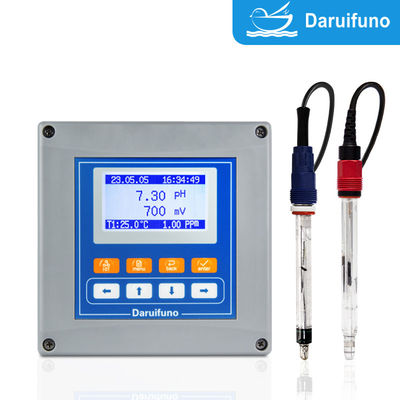

শিল্প বর্জ্য জল চিকিত্সার জন্য RS485 সহ ডুয়েল চ্যানেল অ্যানালগ পিএইচ এবং ওআরপি নিয়ামক
ডারুইফুনো ব্র্যান্ডের APX2-PD ডুয়াল চ্যানেল কন্ট্রোলার সাধারণত একটি এনালগ পিএইচ ইলেকট্রোড এবং একটি এনালগ ওআরপি (অক্সাইডেশন-নিম্নকরণ সম্ভাব্য) ইলেকট্রোডের একযোগে সংযোগ সমর্থন করে,অথবা দুটি এনালগ পিএইচ সেন্সর এবং দুটি এনালগ ওআরপি সেন্সর. সমাধানের পিএইচ মান এবং অক্সিডেশন-হ্রাস সম্ভাবনা (এমভি মান) যথাক্রমে সংগ্রহ করা হয়। অভ্যন্তরীণ অ্যানালগ সার্কিট ইলেক্ট্রোড সংকেতকে একটি স্ট্যান্ডার্ড ভোল্টেজ সংকেতে রূপান্তর করে,এটিকে শক্তিশালী করে এবং ফিল্টার করে।, এবং তারপর কন্ট্রোলারের মাইক্রোপ্রসেসর একটি রিলে নিয়ন্ত্রণ সংকেত বা একটি অ্যানালগ বর্তমান (যেমন 4-20mA) সংকেত আউটপুট, সংখ্যাগত প্রক্রিয়াকরণ এবং বিচার সঞ্চালন।
পিএইচ চ্যানেলঃ পিএইচ (০-১৪) পরিমাপ করে এবং অ্যাসিড/বেস ডোজিং নিয়ন্ত্রণ করে।
ওআরপি চ্যানেলঃ জীবাণুনাশক (যেমন ক্লোরিনেশন) বা ডিক্লোরিনেশনের জন্য অক্সিডেশন-হ্রাস সম্ভাবনা (±2000mV) পরিমাপ করে।
ইলেক্ট্রোডটি নিয়ামক টার্মিনালে সংযুক্ত করা হয়; নিয়ামক রিলে আউটপুট ডোজিং পাম্প, অ্যালার্ম বা পরিষ্কার ডিভাইসে সংযুক্ত করা হয়; নিয়ন্ত্রণ লজিক, ক্যালিব্রেশন, পরিষ্কারের চক্র ইত্যাদি।মেনু মাধ্যমে সেট করা যাবে; নিয়মিত ক্যালিব্রেশন এবং ডেটা ভিউ সমর্থন করা হয়।
পণ্যের পরামিতি
| মডেল |
APX2-PD-A |
APX2-PD-D |
| পরিমাপের বস্তু |
2 পরিমাপ চ্যানেল ইনপুট, পিএইচ বা ওআরপি নির্বিচারে নির্বাচন করা যেতে পারে |
| নীতি |
পিএইচ |
গ্লাস পিএইচ ইলেকট্রোড (হাইড্রোজেন আয়ন ঘনত্ব সূচক) |
| ওআরপি |
প্লাটিনাম বা স্বর্ণের ইলেক্ট্রোড (রেডক্স সম্ভাব্য) |
| প্রদর্শন পরিসীমা |
PH: 0~14pH ORP: ± 2000mV তাপমাত্রাঃ -10~150°C |
| রেজোলিউশন |
PH: 0.01pH ORP: 1mV TEMP: 0.1°C |
| সঠিকতা |
0পরিমাপ পরিসরের 0.1% বা ±0.02pH / ±2mV, বৃহত্তরটি নিন |
| স্থিতিশীলতা |
0.০৫% পরিমাপ পরিসীমা ২৪ ঘণ্টার পর পর |
| পুনরাবৃত্তিযোগ্য |
পরিমাপ পরিসরের ০.১% এর বেশি |
| অস্থায়ী ক্ষতিপূরণ |
স্বয়ংক্রিয় বা ম্যানুয়াল (NTC10K/PT1000) |
| রিলে আউটপুট |
দুটি এসপিএসটি রিলে, সর্বোচ্চ লোড 3A/250VAC, উচ্চ / নিম্ন অ্যালার্ম সেট করুন, তাপমাত্রা বা পরিষ্কার নিয়ন্ত্রণ |
| ডিজিটাল যোগাযোগ |
একটি দ্বি-ওয়্যার আরএস ৪৮৫ ইন্টারফেস, মডবাস আরটিইউ এবং জেএসওন |
| বর্তমান আউটপুট |
দুই 0/4 ~ 20mA বর্তমান সর্বোচ্চ লোড 1000Ω |
| সময় প্রদর্শন |
বছর/মাস/দিন ঘন্টা/মিনিট/সেকেন্ড |
| ঐতিহাসিক তথ্য |
রেকর্ড 10000 ঐতিহাসিক তথ্য এবং সর্বশেষ 100 ক্যালিব্রেশন রক্ষণাবেক্ষণ তথ্য |
| মূল্যায়নের উদ্দেশ্য* |
অন্তর্নির্মিত ম্যাট্রিক্স (অবশিষ্ট ক্লোরিনের সমতুল্য) 0 ~ 2.5mg/L |
| ব্যবহারকারীর সংজ্ঞায়িত সমর্থন (20x20 ম্যাট্রিক্স) |
| রৈখিক সংশ্লিষ্টতা (জল নমুনার স্থিতিশীলতা) |
| প্রদর্শন |
128 * 64 3.2 ইঞ্চি গ্রাফিক ডট ম্যাট্রিক্স এলসিডি |
| ক্যালিব্রেশন পদ্ধতি |
PH: 3 পয়েন্ট ORP: 2 পয়েন্ট, ক্যালিব্রেশন পয়েন্ট অবাধে সেট করা যেতে পারে |
| উপাদান |
বর্ধিত এবিএস সুরক্ষা গ্রেডঃ আইপি 66 |
| পাওয়ার সাপ্লাই |
এসিঃ 100~240V 50/60Hz |
ডিসিঃ 18~36V |
| মাত্রা |
144*144*120mm (হোল আকার 138*138mm) |
| কাজের তাপমাত্রা |
০৬০°সি, আরএইচ<৯৫%, কনডেন্স না |
| সংরক্ষণ তাপমাত্রা |
-20 ̊70°C, RH < 55%, অ-কন্ডেনসিং |
| ইনস্টলেশন |
দেওয়াল মাউন্ট, পাইপ ক্ল্যাম্প, প্যানেল |
সুবিধা এবং বৈশিষ্ট্য
- ডুয়াল-চ্যানেল ইনপুটঃ দুটি ইলেক্ট্রোডের (পিএইচ + পিএইচ, ওআরপি + ওআরপি, বা পিএইচ + ওআরপি) একযোগে সংযোগ সমর্থন করে একই সময়ে পিএইচ এবং ওআরপি মনিটর করে, দক্ষতা উন্নত করে এবং ইনস্টলেশন স্থান সাশ্রয় করে
- ডুয়াল চ্যানেল রিলে আউটপুটঃ উচ্চ / নিম্ন অ্যালার্ম, ডোজিং নিয়ন্ত্রণ এবং অন্যান্য ফাংশন সেট করতে পারেন
- অ্যানালগ সংকেত আউটপুট (4-20mA): 4-20mA আউটপুট সরবরাহ করে যা পিএলসি এবং ডিসিএস সিস্টেমের সাথে ডকিংয়ের জন্য সুবিধাজনক
- হাই ডিফিনিশন এলসিডি ডিসপ্লে রিয়েল টাইমে পিএইচ/ওআরপি, ইলেক্ট্রোডের অবস্থা, তাপমাত্রা, রিলে অবস্থা ইত্যাদি প্রদর্শন করে।
- ইতিহাস রেকর্ডিং ফাংশনঃ সহজ ট্র্যাকযোগ্যতার জন্য পরিমাপ ডেটা এবং অ্যালার্ম রেকর্ড সংরক্ষণ করে
- ইলেকট্রনিক ঘড়িঃ টাইমস্ট্যাম্প প্রদান করে, ডেটা রেকর্ডিংয়ের সাথে সহযোগিতা করে অন্তর্নির্মিত ইতিহাস রেকর্ড এবং ইলেকট্রনিক ঘড়ি, আপনি কী ইভেন্টের সময় অনুসন্ধান করতে পারেন
- স্বয়ংক্রিয় পরিষ্কার নিয়ন্ত্রণঃ ইলেক্ট্রোড জীবন বাড়ানোর জন্য ক্লিনিং রিলে আউটপুট সরবরাহ করে, টাইমিং বা শর্তাধীন ট্রিগার ক্লিনিং ফাংশন সমর্থন করে
- একাধিক ক্যালিব্রেশন পদ্ধতিঃ নির্ভুলতা উন্নত করতে 1-পয়েন্ট, 2-পয়েন্ট বা বহু-পয়েন্ট ক্যালিব্রেশন সমর্থন করে
- দুটি চ্যানেল একে অপরের থেকে বিচ্ছিন্ন
- প্রতিটি চ্যানেল একটি স্বাধীন তাপ সিস্টেমের সাথে সংযুক্ত করা যেতে পারে।
- যখন একই সময়ে পিএইচ, ওআরপি এবং তাপমাত্রা পরীক্ষা করা হয়, তখন মিটারের ভিতরে অ্যালগরিদম একই সাথে জীবাণুমুক্তকরণের ক্ষমতা মূল্যায়ন করতে পারে এবং পিএইচ, ওআরপি, তাপমাত্রা এবং ক্লোরিন মান প্রদর্শন করতে পারে।
- একই সময়ে পিএইচ/ওআরপি মনিটরিং, ডোজিং কন্ট্রোল এবং ডেটা সিগন্যাল রিমোট ট্রান্সমিশন পূরণ করুন।
- মেনু-ভিত্তিক অপারেশন মাল্টি-ভাষা সমর্থন, ব্যবহারকারী-বান্ধব ইন্টারফেস, সহজ অপারেশন
Daruifuno PH ORP নিয়ামক APX2-PD ইতিহাস রেকর্ড এবং ইলেকট্রনিক ঘড়ি ফাংশন1. ইতিহাস রেকর্ডিং ফাংশন
1- পরিমাপের তথ্য, এলার্ম ইভেন্ট ইত্যাদি সংরক্ষণ করুন
রেকর্ডিং ব্যবধান সেট করা যেতে পারে (যেমন প্রতি 10 মিনিট)
2. ইলেকট্রনিক ঘড়ি ফাংশন
ইভেন্ট রেকর্ডিংয়ের সঠিক সময় নিশ্চিত করার জন্য রিয়েল-টাইম ক্লক মডিউল
Daruifuno PH ORP নিয়ামক APX2-PD দ্বি-মুখী রিলে নিয়ন্ত্রণ ডোজিং নীতি
পিএইচ উপরের/নিচের সীমা সেট করুন। যখন সেট মান অতিক্রম করা হয়, রিলে সক্রিয় করা হবে।
উদাহরণঃ pH > 9, অ্যাসিড ডোজিং পাম্প চালু করুন;
পিএইচ < ৬, ক্ষারীয় ডোজিং পাম্প চালু করুন;
আপনি ঘন ঘন স্যুইচিং এড়ানোর জন্য হিস্টেরেসিস অন্তরাল সেট করতে পারেন।
Daruifuno PH ORP নিয়ামক APX2-PD স্বয়ংক্রিয় পরিষ্কার নিয়ন্ত্রণ নীতি
পরিষ্কার রিলে একটি নির্দিষ্ট সময়ে শুরু করতে সেট করা যেতে পারে (যেমন প্রতি 24 ঘন্টা); ফ্লাশিং সময় সেটিং
ইলেক্ট্রোড পরিষ্কার করার জন্য solenoid ভালভ বা জল পাম্প শুরু
ইলেক্ট্রোডের পৃষ্ঠের সংযুক্তির কারণে পরিমাপের ভুল এড়ানো।
Daruifuno PH ORP নিয়ামক APX2-PD pH এবং ORP ক্যালিব্রেশন পদ্ধতি
1. পিএইচ ক্যালিব্রেশনঃ
স্ট্যান্ডার্ড বাফার ব্যবহার করুনঃ পিএইচ ৪।01, ৭.00, ১০.01, PH ORP নিয়ামক আমাদের কোম্পানী Daruifuno দ্বারা উত্পাদিত, calibration বিন্দু অবাধে সেট করা যাবে।
একক পয়েন্ট ক্যালিব্রেশনঃ শূন্য পয়েন্ট ক্যালিব্রেশন করার জন্য pH 7.00 তরল ব্যবহার করুন।
দুই পয়েন্ট ক্যালিব্রেশনঃ পিএইচ 7.00 এবং 4.00 বা 10.00, শূন্য বিন্দু এবং ঢাল calibrate।
কন্ট্রোলার অপারেশন গাইড, স্বয়ংক্রিয়ভাবে স্থিতিশীলতা এবং স্টোর নির্ধারণ করে।
2. ওআরপি ক্যালিব্রেশনঃ
স্ট্যান্ডার্ড বাফার ব্যবহার করুন, যেমন +220mV বা +470mV।
ক্যালিব্রেশন প্রক্রিয়াটি সহজ, সাধারণত একটি একক পয়েন্ট যথেষ্ট।
Daruifuno PH ORP নিয়ামক APX2-PD নিয়ামক ইনস্টলেশন পদ্ধতিইনস্টলেশন পদ্ধতিঃ
প্যানেল ইনস্টলেশন (খোলার ইনস্টলেশন, IP66 সুরক্ষা প্যানেল)
প্রাচীর ইনস্টলেশন (সামঞ্জস্যপূর্ণ সুরক্ষা শেল)
পাইপলাইন ইনস্টলেশন
ইনস্টলেশনের পরিবেশঃ
সরাসরি সূর্যালোক, উচ্চ তাপমাত্রা এবং উচ্চ আর্দ্রতা এড়ানো;
ক্যাবলগুলিকে পৃথকভাবে রুট করা হয় যাতে বিদ্যুৎ লাইনগুলির সাথে একই তারের ট্রাভ ভাগ না করা হয়;
প্রয়োগঃ
◇ উপরিভাগের পানি
◇ স্রোতের জল
◇ জলজ উদ্ভিদ
◇ ল্যান্ডস্কেপ পানি
◇ জলসংযোগের আমদানি
◇ পানির চিকিত্সা পর্যবেক্ষণ
◇ পানীয় জল,
◇ ভূগর্ভস্থ পানি, সুইমিং পুল
◇শিল্প প্রক্রিয়া পর্যবেক্ষণ এবং ডোজিং নিয়ন্ত্রণ ব্যবস্থাপনা
◇রাসায়নিক, পেট্রোলিয়াম, কাগজ, খাদ্য ও ওষুধ, ইলেক্ট্রোপ্লেটিং, পিসিবি উত্পাদন ইত্যাদি।
◇ পৌরসভা/শিল্পের পানি পরিস্কারকরণ
◇ পরিবাহী শীতল জলের পর্যবেক্ষণ
◇ ইলেক্ট্রোপ্লেটিং/রাসায়নিক তরল নিয়ন্ত্রণ
◇ খাদ্য ও পানীয় উৎপাদন লাইন
◇ অ্যাসিড-বেস নিরপেক্ষতা প্রতিক্রিয়া ট্যাঙ্ক নিয়ন্ত্রণ
