সমস্ত জল চিকিত্সার জন্য দুই ইলেক্ট্রোড সিস্টেম ক্লোরিন ডাই অক্সাইড সেন্সর

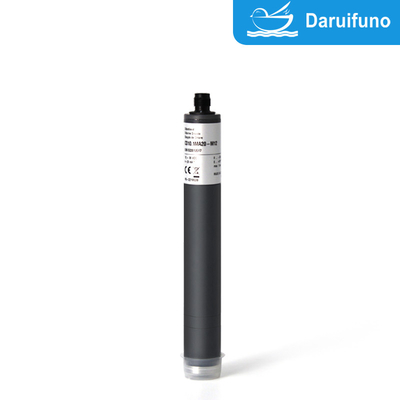

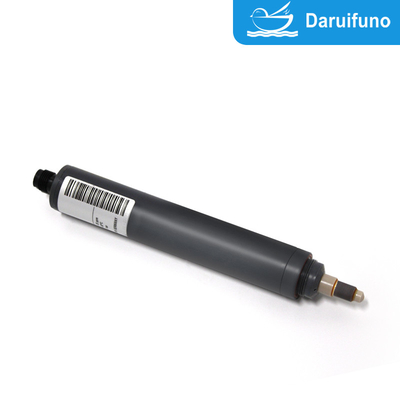

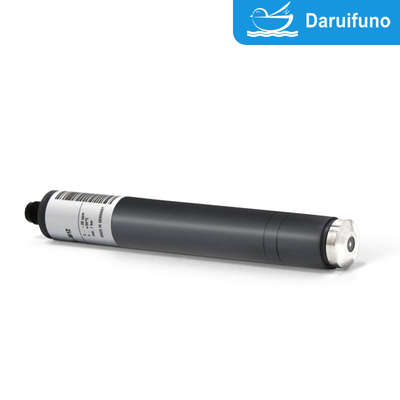

দুই-ইলেক্ট্রোড সিস্টেমক্লোরিন ডাই অক্সাইড সেন্সরCD10.1 বিশেষভাবে পানিতে ক্লোরিন ডাই অক্সাইডের ঘনত্ব পরিমাপ করতে ব্যবহৃত হয়। জন্য ব্যবহৃতসমস্ত জল চিকিত্সা, যান্ত্রিকভাবে শক্তিশালী ঝিল্লি সিস্টেম, surfactants প্রতিরোধী, রাসায়নিক উচ্চ প্রতিরোধের, ঐচ্ছিক পরিসীমা 0~0.5/2/5/10/20/200ppm ব্যবহৃত হয়।

অ্যাম্পেরোমেট্রিক টু-ইলেক্ট্রোড ক্লোরিন ডাই অক্সাইড সেন্সর CD10.1 জলে ক্লোরিন ডাই অক্সাইড সনাক্ত করতে ব্যবহৃত হয় এবং এটি জল চিকিত্সা, শিল্প বর্জ্য জল পর্যবেক্ষণ এবং অন্যান্য ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়। নিম্নলিখিত সুবিধাগুলি এবং এই সেন্সরের সমস্ত কার্যকরী বৈশিষ্ট্য রয়েছে:
উচ্চ নির্বাচনীতা:এটি ক্লোরিন ডাই অক্সাইডের জন্য উচ্চ নির্দিষ্টতা রয়েছে এবং কার্যকরভাবে অন্যান্য অক্সিডাইজিং পদার্থের হস্তক্ষেপ এড়াতে পারে।
উচ্চ সংবেদনশীলতা:সেন্সর পানিতে ক্লোরিন ডাই অক্সাইডের কম ঘনত্ব সনাক্ত করতে পারে, পানির মানের বিভিন্ন অবস্থার জন্য উপযুক্ত, এবং সঠিক পরিমাপের ফলাফল নিশ্চিত করতে পারে।
দ্রুত প্রতিক্রিয়া:সেন্সরটি খুব অল্প সময়ের মধ্যে ক্লোরিন ডাই অক্সাইডের ঘনত্বের পরিবর্তন সনাক্ত করতে পারে, যেখানে দ্রুত প্রতিক্রিয়া প্রয়োজন এমন অনুষ্ঠানের জন্য উপযুক্ত।
দীর্ঘমেয়াদী স্থিতিশীলতা:আবরণটি পানিতে দূষণকারীর প্রভাব থেকে ইলেক্ট্রোডকে রক্ষা করে, সেন্সরের পরিষেবা জীবনকে দীর্ঘায়িত করে এবং এটি দীর্ঘ সময়ের জন্য স্থিরভাবে কাজ করতে সক্ষম করে।
কম রক্ষণাবেক্ষণের প্রয়োজনীয়তা:আবরণ প্রযুক্তি ইলেক্ট্রোড দূষণ হ্রাস করে, ঘন ঘন পরিষ্কার এবং ক্রমাঙ্কনের প্রয়োজনীয়তা হ্রাস করে এবং রক্ষণাবেক্ষণের খরচ এবং কাজের চাপ কমায়।
অর্থনৈতিক:এর দীর্ঘ জীবন এবং সহজ রক্ষণাবেক্ষণের কারণে, এটির ব্যবহারের খরচ কম এবং স্বয়ংক্রিয় পর্যবেক্ষণ সিস্টেমে দীর্ঘমেয়াদী স্থাপনার জন্য উপযুক্ত।

কার্যকরী বৈশিষ্ট্য:
দুই-ইলেক্ট্রোড সিস্টেম:পানিতে ক্লোরিন ডাই অক্সাইডের রেডক্স কারেন্ট পরিমাপ করার জন্য সম্ভাব্য পার্থক্যের মাধ্যমে ইলেক্ট্রোকেমিক্যাল বিক্রিয়া চালানোর জন্য সেন্সর একটি কার্যকরী ইলেক্ট্রোড এবং একটি রেফারেন্স ইলেক্ট্রোড ব্যবহার করে।
আবরণ প্রযুক্তি:সেন্সরের ইলেক্ট্রোড পৃষ্ঠটি একটি শ্বাস-প্রশ্বাসযোগ্য ঝিল্লি দ্বারা আচ্ছাদিত, যা শুধুমাত্র ক্লোরিন ডাই অক্সাইডকে ইলেক্ট্রোডের মধ্য দিয়ে যেতে এবং ইলেক্ট্রোডের সাথে প্রতিক্রিয়া করতে দেয়, যখন জলে অন্যান্য দূষণকারীকে বিচ্ছিন্ন করে, ইলেক্ট্রোড দূষণ হ্রাস করে এবং সেন্সরের পরিষেবা জীবন প্রসারিত করে।
রিয়েল-টাইম অনলাইন মনিটরিং:সেন্সরটি পানিতে ক্লোরিন ডাই অক্সাইডের ক্রমাগত অনলাইন পর্যবেক্ষণের জন্য উপযুক্ত, এবং প্রক্রিয়া নিয়ন্ত্রণের নির্ভুলতা এবং নির্ভরযোগ্যতা নিশ্চিত করতে চব্বিশ ঘন্টা জলের গুণমানের তথ্যের রিয়েল-টাইম প্রতিক্রিয়া প্রদান করতে পারে।
তাপমাত্রা ক্ষতিপূরণ ফাংশন:কিছু সেন্সর তাপমাত্রা ক্ষতিপূরণ ফাংশন দিয়ে সজ্জিত, যা বিভিন্ন তাপমাত্রা পরিবেশের অধীনে পরিমাপের নির্ভুলতা বজায় রাখতে পারে এবং তাপমাত্রা ওঠানামার কারণে ত্রুটিগুলি এড়াতে পারে।
কম শক্তি খরচ:অ্যাম্পিয়ার সেন্সর কম বিদ্যুত ব্যবহার করে এবং দীর্ঘমেয়াদী ব্যবহারের জন্য উপযুক্ত, বিশেষ করে সীমিত পাওয়ার সাপ্লাই সহ স্বয়ংক্রিয় পর্যবেক্ষণ ব্যবস্থায়।
দূষণ বিরোধী নকশা:আবরণ সুরক্ষা ছাড়াও, কিছু সেন্সর একটি বিশেষ নকশাও গ্রহণ করে যা জটিল জলের গুণমান পরিস্থিতিতে কাজ করতে পারে, শক্তিশালী ফাউলিং-বিরোধী বৈশিষ্ট্য রয়েছে এবং ভাসমান বস্তু বা পলির প্রভাব কমাতে পারে।
অ্যাপ্লিকেশন পরিস্থিতির বিস্তৃত পরিসর:জীবাণুমুক্তকরণ প্রভাব এবং পানিতে ক্লোরিন ডাই অক্সাইডের অবশিষ্ট পরিমাণ নিরীক্ষণ করতে সেন্সরটি সমস্ত জল চিকিত্সা শিল্পে ব্যবহার করা যেতে পারে।

সাধারণভাবে, অ্যাম্পিয়ার আবরণ দ্বি-ইলেক্ট্রোড ক্লোরিন ডাই অক্সাইড সেন্সর উচ্চ সংবেদনশীলতা, দ্রুত প্রতিক্রিয়া, দীর্ঘমেয়াদী স্থিতিশীলতা এবং কম রক্ষণাবেক্ষণের প্রয়োজনীয়তার বৈশিষ্ট্যগুলিকে একত্রিত করে এবং বিভিন্ন জলের গুণাবলীতে সঠিক সনাক্তকরণ এবং দীর্ঘমেয়াদী পর্যবেক্ষণের জন্য উপযুক্ত।

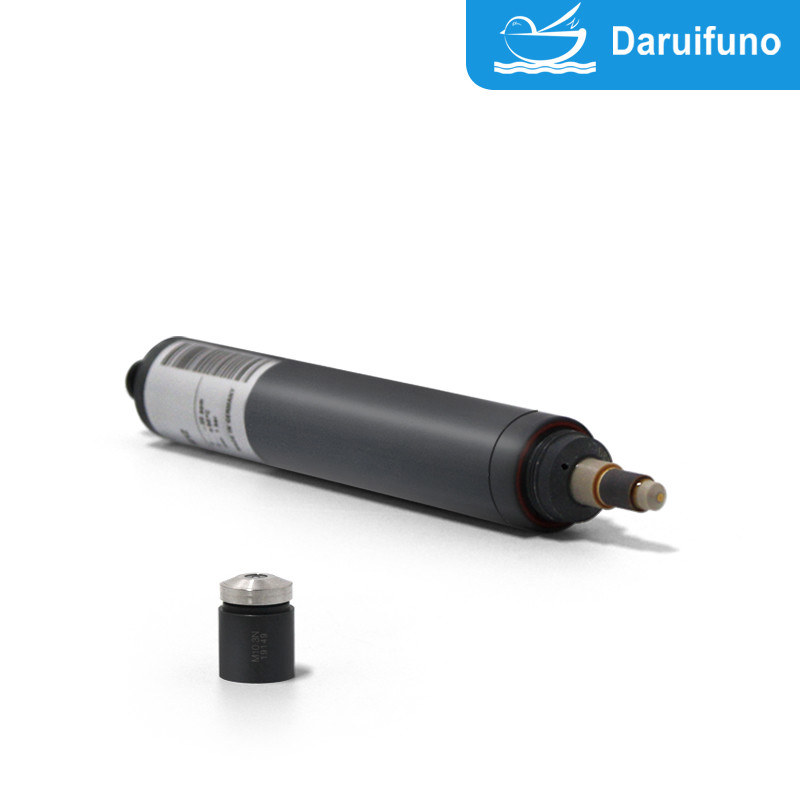

সরবরাহের পরিধি:CD10.1 সেন্সর, মেমব্রেন ক্যাপ, ইলেক্ট্রোলাইট

	CD10.1
স্টোরেজ	সেন্সর: শুষ্ক এবং ইলেক্ট্রোলাইট ছাড়া +5 … +40 °C এ কোন সীমা নেই
	ইলেক্ট্রোলাইট: মূল বোতলে সূর্যালোক থেকে সুরক্ষিত +5 … +35 °সে মিনিটে। 1 বছর বা নির্দিষ্ট এক্সপি-তারিখ পর্যন্ত
	মেমব্রেন ক্যাপ: মূল প্যাকিংয়ে +5 … +40 °C এ কোন সীমা নেই (ব্যবহৃত ঝিল্লি ক্যাপ সংরক্ষণ করা যাবে না)
রক্ষণাবেক্ষণ	নিয়মিত পরিমাপ সংকেত নিয়ন্ত্রণ, মিন. সপ্তাহে একবার নিম্নলিখিত বৈশিষ্ট্য জলের মানের উপর নির্ভর করে: ঝিল্লির ক্যাপ পরিবর্তন: বছরে একবার (জলের মানের উপর নির্ভর করে) ইলেক্ট্রোলাইটের পরিবর্তন: প্রতি 3 - 6 মাসে

অপশন ১: রিং ধরে রাখা

- প্রবাহ কোষে >0.5 বার চাপ দিয়ে কাজ করার সময় - রিং ধরে রাখা মাত্রা 29 x 23.4 x 2.5 মিমি, চেরা, PETP - খাঁজের জন্য বিভিন্ন অবস্থান নির্বাচনযোগ্য (অনুরোধে)

প্রযুক্তিগত তথ্য

1. CD10.1 (অ্যানালগ আউটপুট, এনালগ অভ্যন্তরীণ সংকেত প্রক্রিয়াকরণ)

একটি সম্ভাব্য-মুক্ত বৈদ্যুতিক সংযোগ প্রয়োজন কারণ সেন্সর ইলেকট্রনিক একটি গ্যালভানিকাল বিচ্ছিন্নতার সাথে সজ্জিত নয়।

	পরিমাপ পরিসীমা মধ্যে পিপিএম	রেজোলিউশন মধ্যে পিপিএম	আউটপুট আউটপুট প্রতিরোধ	নামমাত্র ঢাল মধ্যে mV/ppm	ভোল্টেজ সরবরাহ	সংযোগ
CD10.1H-M12	০.০০৫…২.০০ ০	0.001	0…-2000 mV 1 kΩ	- 1000	±5 - ±15 ভিডিসি 10 mA	5-মেরু M12 প্লাগ-অন ফ্ল্যাঞ্জ তারের কাজ: PIN1: পরিমাপের সংকেত PIN2: +U PIN3:-ইউ PIN4: GND সংকেত PIN5: nc
CD10.1N-M12	০.০৫…২০.০০	0.01		- 100
CD10.1L-M12	০.৫…২০০.০	0.1		- 10
CD10.1HUp-M12	০.০০৫…২.০০ ০	0.001	0…+2000 mV 1 kΩ	+1000	10 - 30 ভিডিসি 10 mA	5-মেরু M12 প্লাগ-অন ফ্ল্যাঞ্জ তারের কাজ: PIN1: পরিমাপের সংকেত PIN2: +U PIN3: পাওয়ার GND PIN4: GND সংকেত PIN5: nc
CD10.1Up-M12	০.০৫…২০.০০	0.01		+100
CD10.1LUp-M12	০.৫…২০০.০	0.1		+10

(প্রযুক্তিগত পরিবর্তন সাপেক্ষে!)



2. CD10.1 (অ্যানালগ আউটপুট, ডিজিটাল সিগন্যাল প্রসেসিং)

এনালগ-আউট/ডিজিটাল

- পাওয়ার সাপ্লাই সেন্সরের ভিতরে গ্যালভানিক্যালি বিচ্ছিন্ন।

- আউটপুট সংকেত গ্যালভানিক্যালি বিচ্ছিন্ন, এর মানে সম্ভাব্য-মুক্ত।

	পরিমাপ পরিসীমা মধ্যে পিপিএম	রেজোলিউশন মধ্যে পিপিএম	আউটপুট আউটপুট প্রতিরোধ	নামমাত্র ঢাল মধ্যে mV/ppm	পাওয়ার সাপ্লাই	সংযোগ
CD10.1H-An-M12	0.005…2.000	0.001	এনালগ 0…-2 V (সর্বোচ্চ -2.5 V) 1 kΩ	- 1000	9-30 ভিডিসি প্রায় 20-56 mA	5-মেরু M12 প্লাগ-অন ফ্ল্যাঞ্জ তারের কাজ: PIN1: পরিমাপের সংকেত PIN2: +U PIN3: পাওয়ার GND PIN4: GND সংকেত PIN5: nc
CD10.1N-An-M12	০.০৫…২০.০০	0.01		- 100
CD10.1L-An-M12	০.৫…২০০.০	0.1		- 10
CD10.1H-Ap-M12	0.005…2.000	0.001	এনালগ 0…+2 V (সর্বোচ্চ +2.5 V) 1 kΩ	+1000
CD10.1N-Ap-M12	০.০৫…২০.০০	0.01		+100
CD10.1L-Ap-M12	০.৫…২০০.০	0.1		+10

(প্রযুক্তিগত পরিবর্তন সাপেক্ষে!)



3. CD10.1 (ডিজিটাল আউটপুট, ডিজিটাল সিগন্যাল প্রসেসিং)

- পাওয়ার সাপ্লাই সেন্সরের ভিতরে গ্যালভানিক্যালি বিচ্ছিন্ন।

- আউটপুট সংকেত গ্যালভানিক্যালি বিচ্ছিন্ন, এর মানে সম্ভাব্য-মুক্ত।

	পরিমাপ পরিসীমা মধ্যে পিপিএম	রেজোলিউশন মধ্যে পিপিএম	আউটপুট আউটপুট প্রতিরোধের	পাওয়ার সাপ্লাই	সংযোগ
CD10.1H-M0c	0.005…2.000	0.001	মডবাস আরটিইউ সেন্সরে কোন সমাপ্ত প্রতিরোধক নেই।	9-30 ভিডিসি প্রায় 20-56 mA	5-মেরু M12 প্লাগ-অন ফ্ল্যাঞ্জ তারের কাজ: PIN1: সংরক্ষিত PIN2: +U PIN3: পাওয়ার GND PIN4: RS485B PIN5: RS485A
CD10.1N-M0c	০.০৫…২০.০০	0.01
CD10.L-M0c	০.৫…২০০.০	0.1

(প্রযুক্তিগত পরিবর্তন সাপেক্ষে!)



4. CD10.1 4-20 mA (অ্যানালগ আউটপুট, এনালগ অভ্যন্তরীণ সংকেত প্রক্রিয়াকরণ)

একটি সম্ভাব্য-মুক্ত বৈদ্যুতিক সংযোগ প্রয়োজন কারণ সেন্সর ইলেকট্রনিক একটি গ্যালভানিকাল বিচ্ছিন্নতার সাথে সজ্জিত নয়।

4.1 বৈদ্যুতিক সংযোগ: 2 পোল টার্মিনাল ক্ল্যাম্প

	পরিমাপ পরিসীমা মধ্যে পিপিএম	রেজোলিউশন n মধ্যে পিপিএম	আউটপুট আউটপুট প্রতিরোধ	নামমাত্র ঢাল মধ্যে এমএ/পিপিএম	ভোল্টেজ সরবরাহ	সংযোগ
CD10.1MA0.5	0.005…0.500	0.001	4…20 mA ক্যালিব্রেটেড	32.0	12…30 ভিডিসি RL 50Ω…RL 900Ω	2-মেরু টার্মিনাল (2 x 1 মিমি²)   প্রস্তাবিত: বৃত্তাকার তারের 4 মিমি 2 x 0.34 মিমি²
CD10.1MA2	0.005…2.000	0.001		৮.০
CD10.1MA5	০.০৫…৫.০০	0.01		3.2
CD10.1MA10	০.০৫…১০.০০	0.01		1.6
CD10.1MA20	০.০৫…২০.০০	0.01		0.8
CD10.1MA-200	০.৫…২০০.০	0.1		0.08

(প্রযুক্তিগত পরিবর্তন সাপেক্ষে!)

4.2 বৈদ্যুতিক সংযোগ: 5 মেরু M12 প্লাগ-অন ফ্ল্যাঞ্জ

	পরিমাপ পরিসীমা মধ্যে পিপিএম	রেজোলিউশন মধ্যে পিপিএম	আউটপুট আউটপুট প্রতিরোধ	নামমাত্র ঢাল মধ্যে এমএ/পিপিএম	ভোল্টেজ সরবরাহ	সংযোগ
CD10.1MA0.5-M12	0.005…0.500	0.001	4…20 mA ক্যালিব্রেটেড	32.0	12…30 ভিডিসি RL 50Ω…RL 900Ω	5-মেরু M12 প্লাগ- অন ফ্ল্যাঞ্জ এর ফাংশন তারগুলি: PIN1: nc PIN2: +U PIN3:-ইউ PIN4: n গ. PIN5: nc
CD10.1MA2-M12	0.005…2.000	0.001		৮.০
CD10.1MA5-M12	০.০৫…৫.০০	0.01		3.2
CD10.1MA10-M12	০.০৫…১০.০০	0.01		1.6
CD10.1MA20-M12	০.০৫…২০.০০	0.01		0.8
CD10.1MA-200- M12	০.৫…২০০.০	0.1		0.08

(প্রযুক্তিগত পরিবর্তন সাপেক্ষে!)



অতিরিক্ত অংশ

টাইপ	ঝিল্লি ক্যাপ	ইলেক্ট্রোলাইট	এমেরি	ও-রিং
সমস্ত CD10.1	M10.3N শিল্প না 11057	ECD4 ● ECD7/W, 100 মিলি আর্ট। না 11030	S2 শিল্প না 11906	20 x 1.5 সিলিকন শিল্প না 11803

(প্রযুক্তিগত পরিবর্তন সাপেক্ষে!)
