দূষণ প্রতিরোধী সরাসরি পানীয় জলের জন্য তিন ইলেক্ট্রোড মোট ক্লোরিন সেন্সর (পরিবাহীতা > 10μS/Cm) ।
মোট ক্লোরিন পানিতে ফ্রি ক্লোরিন এবং সমন্বিত ক্লোরিনের যোগফলকে বোঝায়। ফ্রি ক্লোরিন হল ক্লোরিন যা জৈব বা অজৈব পদার্থের সাথে আবদ্ধ নয়,সাধারণত মুক্ত ক্লোরিনের আকারে, যেমন ক্লোরিন গ্যাস বা হাইপোক্লোরাইট আয়ন। সমন্বিত ক্লোরিন ক্লোরিনকে জৈব বা অজৈব পদার্থের সাথে একত্রিত করে গঠিত যৌগগুলিকে বোঝায়, যেমন ক্লোরামিন যৌগগুলি।
জল নির্বীজন জল মান নিয়ন্ত্রণঃ ক্লোরাইড হল সর্বাধিক ব্যবহৃত জল চিকিত্সার জীবাণুনাশক।এটি পানিতে অণুজীবকে হত্যা করতে এবং পানীয় জল এবং সুইমিং পুলের পানিতে স্বাস্থ্য এবং নিরাপত্তা নিশ্চিত করতে ব্যবহৃত হয়অতএব, পানিতে মোট ক্লোরিনের পরিমাণ বোঝা নির্বীজন কার্যকারিতা নিশ্চিত করার মূল চাবিকাঠি।
পানির গুণমানের নিরাপত্তা পর্যবেক্ষণঃ মোট ক্লোরিনের পরিমাণ পানির গুণমানের নিরাপত্তার একটি সূচক। খুব বেশি বা খুব কম মোট ক্লোরিনের পরিমাণ পানির গুণমানের সমস্যার কারণ হতে পারে। উদাহরণস্বরূপ,খুব বেশি পরিমাণে গন্ধ এবং স্বাদ সৃষ্টি করতে পারে, বা এমনকি ক্ষতিকারক পদার্থ, যদিও খুব কম পরিমাণে পানিতে রোগজীবাণু ক্ষয় করার জন্য যথেষ্ট নাও হতে পারে।
পরিবেশ সুরক্ষাঃ জলীয় জৈবিক সিস্টেমে ক্লোরাইডের বর্জ্য বোঝার জন্য মোট ক্লোরিনের পরিমাণ পর্যবেক্ষণ করা সাহায্য করে এবং অত্যধিক ক্লোরাইডের বর্জ্য জলীয় বাস্তুতন্ত্রকে প্রভাবিত করতে বাধা দেয়.
জল নিরাপত্তা বজায় রাখতে, জনস্বাস্থ্য রক্ষা করতে এবং পরিবেশ রক্ষা করতে মোট ক্লোরিনের মাত্রা নিয়মিত পরিমাপ করা অত্যন্ত গুরুত্বপূর্ণ।

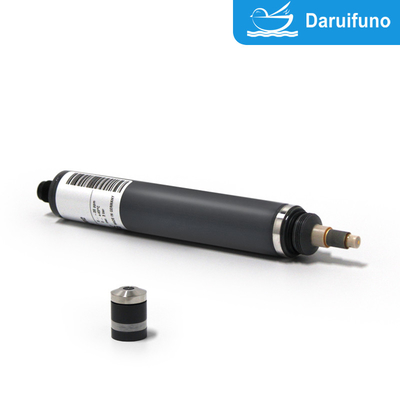

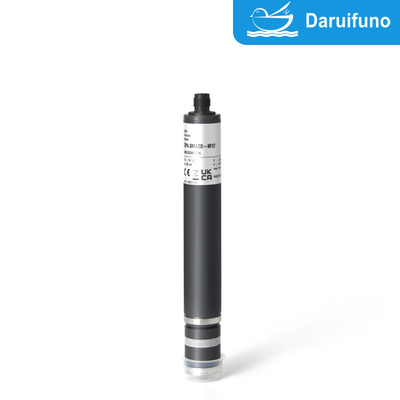

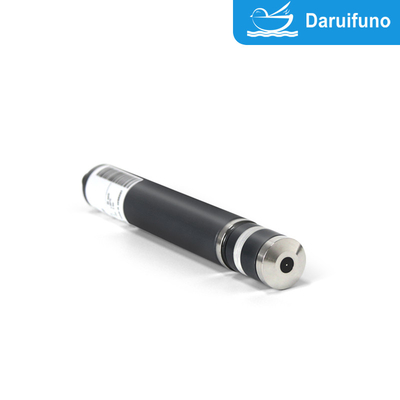

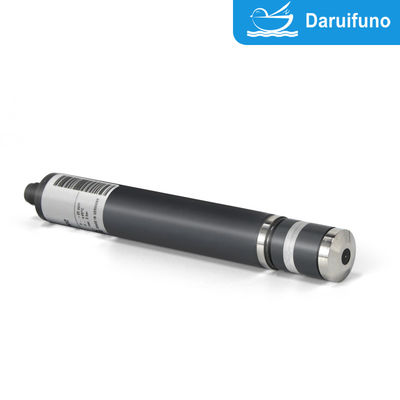

DCP4.0MA মোট ক্লোরিন সেন্সরতিন ইলেক্ট্রোড সিস্টেম,পানীয় জল, সুইমিং পুলের পানি, সার্ভিস ওয়াটার, প্রসেস ওয়াটার, সমুদ্রের পানি এবং লবণাক্ত পানি, সরাসরি পানীয় জল (পরিবাহীতা কমপক্ষে 10μs/cm), মেডিকেল sewage, pH 4~12,পিএইচ মানের উপর নির্ভরতা উল্লেখযোগ্যভাবে হ্রাস. দূষণ প্রতিরোধী, কম পরিবাহিতা, প্রায় কোন রক্ষণাবেক্ষণ প্রয়োজন, ঐচ্ছিক পরিসীমা 0 ~ 2/5/10/20/50ppm
প্রয়োগের ক্ষেত্রঃসুইমিং পুলের পানি, পানীয় জল, সমুদ্রের পানি, লবণ (15% NaCl) সার্ফ্যাক্ট্যান্ট (টেনসাইড) আংশিকভাবে সহ্য করা হয়।
সরবরাহের ক্ষেত্রঃসিপি৪ সেন্সর, ঝিল্লি ক্যাপ, ইলেক্ট্রোলাইট
বিশেষ উল্লেখ
|
আইটেম নম্বর
|
সিপি৪।0
|
| সূচক |
মোট ক্লোরিন (= মুক্ত ক্লোরিন + আবদ্ধ ক্লোরিন)
পিএইচ-এর উপর নির্ভরশীলতা হ্রাস
|
| প্রয়োগ |
সুইমিং পুলের পানি, পানীয় জল, সমুদ্রের পানি, লবণ (15% NaCl)
সারফ্যাক্ট্যান্ট (টেনসাইড) আংশিকভাবে সহ্য করা হয়।
|
| ক্লোরিনেশন এজেন্ট |
অজৈব ক্লোরিন যৌগঃ
NaOCl (= সোডিয়াম হাইপোক্লোরাইট), Ca ((OCl) 2, ক্লোরিন গ্যাস, ইলেক্ট্রোলাইটিকভাবে উত্পন্ন ক্লোরিন
|
| পরিমাপ ব্যবস্থা |
ইলেকট্রনিক ভিতরে সঙ্গে ঝিল্লি আচ্ছাদিত, amperometric potentiostatic 3-electrode সিস্টেম |
|
বৈদ্যুতিন
|
অ্যানালগ সংস্করণঃ - ভোল্টেজ আউটপুট
- গ্যালভানিকভাবে বিচ্ছিন্ন নয় ইলেকট্রনিক্স
- অভ্যন্তরীণ অ্যানালগ ডেটা প্রসেসিং
- আউটপুট সিগন্যালঃ অ্যানালগ (অ্যানালগ-আউট/অ্যানালগ)
ডিজিটাল সংস্করণঃ - ইলেকট্রনিক সম্পূর্ণ গ্যালভানিকভাবে বিচ্ছিন্ন
- ডিজিটাল অভ্যন্তরীণ তথ্য প্রক্রিয়াকরণ
- আউটপুট সিগন্যালঃ অ্যানালগ (অ্যানালগ-আউট/ডিজিটাল)
অথবা
ডিজিটাল (ডিজিটাল আউট/ডিজিটাল)
এমএ-ভার্সনঃ - বর্তমান আউটপুট অ্যানালগ
- গ্যালভানিকভাবে বিচ্ছিন্ন নয় ইলেকট্রনিক্স
- আউটপুট সিগন্যালঃ অ্যানালগ (অ্যানালগ-আউট/অ্যানালগ)
|
|
পরিমাপ পরিসীমা সম্পর্কে তথ্য
|
একটি সেন্সরের প্রকৃত ঢাল উৎপাদন-সংক্রান্ত 65 থেকে 150% নামমাত্র ঢালের মধ্যে পরিবর্তিত হতে পারে
দ্রষ্টব্যঃ একটি ঢাল > 100% হলে পরিমাপ পরিসীমা যথাযথভাবে হ্রাস করা হয়।
(যেমনঃ 150% ঢাল → 67% নির্দিষ্ট পরিমাপ পরিসীমা)
|
|
সঠিকতা
পুনরাবৃত্তিযোগ্যতার জন্য ক্যালিব্রেশন করার পর
শীর্ষ পূর্ণ স্কেলের শর্ত (25°C, পানীয় জলে pH 7.2)
|
- পরিমাপ পরিসীমা 2 mg/l: 0.4 mg/l < 2%
১.৬ মিলিগ্রাম/লিটার < ২%
- পরিমাপ পরিসীমা 20 mg/l:
৪ মিলিগ্রাম/লিটার < ১%
১৬ মিলিগ্রাম/লিটার <৩%
|
|
ঢেউয়ের গতি
পুনরাবৃত্তিযোগ্যতার শর্তে (25 °C, পানীয় জলে pH 7,2)
|
প্রতি মাসে প্রায় -১% |
|
কাজের তাপমাত্রা
|
পানির তাপমাত্রা পরিমাপঃ 0... +45 °C
(মাপ পানিতে বরফ স্ফটিক নেই)
|
| পরিবেশে তাপমাত্রাঃ 0... +55 °C |
| তাপমাত্রা ক্ষতিপূরণ |
স্বয়ংক্রিয়ভাবে, একটি ইন্টিগ্রেটেড তাপমাত্রা সেন্সর দ্বারা
তাপমাত্রার হঠাৎ পরিবর্তন এড়ানো উচিত
|
|
সর্বোচ্চ কাজ করার অনুমতি
চাপ
|
রক্ষণাবেক্ষণ রিং ছাড়া অপারেশনঃ
- 0.5 বার
- কোন চাপের ধাক্কা এবং/অথবা কম্পন নেই
|
|
TARAflow FLC-এ রিটেনশন রিং দিয়ে অপারেশনঃ
- ৩ বার,
- কোন চাপের ধাক্কা এবং/অথবা কম্পন নেই (অপশন ২ দেখুন)
|
|
প্রবাহের হার
(আগামী প্রবাহের গতি)
|
FLC-তে প্রায় 15-30 l/h (33 ¢ 66 cm/s), ছোট প্রবাহের হার নির্ভরতা দেওয়া হয়
|
| পিএইচ-ব্যাপার |
পিএইচ ৪ ∙ পিএইচ ১২, পিএইচ-মানের উপর নির্ভরতা হ্রাস
(ডেটা শীটের শেষ পৃষ্ঠার চিত্র দেখুন ¢ পিএইচ-এর তুলনায় সিপি 4 এর ঢাল)
|
| পরিবাহিতা |
10 μS/সেমি ∙ 200 mS/সেমি (সোলার) |
| রান-ইন সময় |
প্রথম স্টার্ট আপ প্রায় ২ ঘন্টা |
| প্রতিক্রিয়া সময় |
T90: প্রায় 3 মিনিট (সোলার প্রায় 5 মিনিট) |
| শূন্য পয়েন্ট সমন্বয় |
প্রয়োজন নেই |
| ক্যালিব্রেশন |
ডিভাইসে, বিশ্লেষণগতভাবে নির্ধারণ করে, ডিপিডি-৪ পদ্ধতি
(DPD-১ + DPD-৩)
|
|
ক্রস সংবেদনশীলতা/
হস্তক্ষেপ
|
ClO2: ফ্যাক্টর ১
O3: ফ্যাক্টর ১।3
ক্ষয় প্রতিরোধকগুলি পরিমাপের ভুল হতে পারে।
পানির কঠোরতার জন্য স্থিতিস্থাপকগুলি পরিমাপের ভুল হতে পারে।
|
| জীবাণুমুক্তকরণের অনুপস্থিতি |
সর্বোচ্চ ২৪ ঘন্টা |
|
সংযোগ
|
এমভি সংস্করণঃ 5-পোল এম 12, প্লাগ-অন ফ্ল্যাঞ্জ
মডবাস সংস্করণঃ 5-পোল এম 12, প্লাগ-অন ফ্ল্যাঞ্জ
৪-২০ এমএ সংস্করণঃ ২-পোল টার্মিনাল
অথবা
৫-পোল M12, প্লাগ-অন ফ্ল্যাঞ্জ
|
| সেন্সর ক্যাবলের সর্বোচ্চ দৈর্ঘ্য (অভ্যন্তরীণ সংকেত প্রক্রিয়াকরণের উপর নির্ভর করে) |
অ্যানালগ |
< ৩০ মিটার |
| ডিজিটাল |
> ৩০ মিটার অনুমোদিত
সর্বাধিক তারের দৈর্ঘ্য অ্যাপ্লিকেশন উপর নির্ভর করে
|
| সুরক্ষা প্রকার |
৫-পোল এম১২ প্লাগ-অন ফ্ল্যাঞ্জঃ আইপি৬৮
এমএ-হাউজ সহ 2-পোল টার্মিনালঃ আইপি 65
|
| উপাদান |
মাইক্রোপোরাস হাইড্রোফিলিক ঝিল্লি, পিভিসি-ইউ, পিইইকে, স্টেইনলেস স্টীল ১।4571 |
|
আকার
|
ব্যাসার্ধঃপ্রায় ২৫ মিমি
দৈর্ঘ্যঃ এমভি সংস্করণপ্রায় ১৯০ মিমি (অ্যানালগ সিগন্যাল প্রসেসিং)
প্রায় ২০৫ মিমি (ডিজিটাল সিগন্যাল প্রসেসিং)
মোডবাস সংস্করণপ্রায় ২০৫ মিমি
৪-২০ এমএ সংস্করণ প্রায় ২২০ মিমি (২-পোল টার্মিনাল)
প্রায় 190 মিমি (5-পোল-এম 12)
|
| পরিবহন |
+৫... +৫০ °সি (সেন্সর, ইলেক্ট্রোলাইট, ঝিল্লি ক্যাপ) |
|
সঞ্চয়
|
সেন্সরঃ শুকনো এবং ইলেক্ট্রোলাইট ছাড়াই
+5... +40 °C
|
|
ইলেক্ট্রোলাইটঃ সূর্যের আলো থেকে সুরক্ষিত মূল বোতলে +5... +35 °C মিনিটে।
১ বছর বা নির্দিষ্ট EXP-Date পর্যন্ত
|
|
ঝিল্লি ক্যাপঃ মূল প্যাকেজিংয়ে +5... +40 °C এ কোন সীমা নেই
(ব্যবহৃত ঝিল্লি ক্যাপ সংরক্ষণ করা যাবে না)
|
|
রক্ষণাবেক্ষণ
|
মাপ সংকেত নিয়মিত পরীক্ষা করুন, সপ্তাহে অন্তত একবার
নিম্নলিখিত স্পেসিফিকেশনগুলি পানির গুণমানের উপর নির্ভর করেঃ
ঝিল্লি ক্যাপ পরিবর্তনঃ বছরে একবার
ইলেক্ট্রোলাইট পরিবর্তনঃ বছরে একবার
|
|
EMC পরীক্ষিত
RoHS মেনে চলুন
|
|
বিকল্প 1:
মেম্ব্রেন ক্যাপ M48.4S
|
বিশেষ করে সমুদ্রের পানি বা লবণীয় পানিতে প্রয়োগের জন্য
|
|
বিকল্প ২:
আটকানো রিং
|
- TARAflow FLC-এ >0.5 বার চাপে কাজ করার সময়
- আকারের আঙ্গুল 29 x 23.4 x 2.5 মিমি, কাটা, পিইটিপি
- রোল জন্য বিভিন্ন অবস্থান নির্বাচনযোগ্য
(অনুরোধে)
|
খুচরা যন্ত্র
| প্রকার |
ঝিল্লি ক্যাপ |
ইলেক্ট্রোলাইট |
এমেরি |
ও-রিং |
|
সব সিপি৪।0
|
এম৪৮.৪ই
শিল্প নং ১১০৫১-ই
|
ECP1.4/GEL, ১০০ মিলি আর্টিকেল নং ১১০০৬।1
|
এস১
আর্টিকেল নং ১১৯০৮
|
14 x 1.8 এনবিআর আর্ট. নং 11806
|
|
সমুদ্রের পানি বা লবণের জন্য
অ্যাপ্লিকেশনঃ
এম৪৮.৪এস
আর্টিকেল নং ১১০৫১-এস
|
সিপি৪।0 (ডিজিটাল আউটপুট, অভ্যন্তরীণ সংকেত proবন্ধ করা)
- পাওয়ার সাপ্লাই সেন্সরের ভিতরে গ্যালভানিকভাবে বিচ্ছিন্ন।
- আউটপুট সিগন্যালটিও গ্যালভানিকভাবে বিচ্ছিন্ন, যার মানে সম্ভাব্য মুক্ত।
|
পরিমাপ
পরিসীমা
ভিতরে পিপিএম
|
রেজোলিউশন
ভিতরে পিপিএম
|
আউটপুট
আউটপুট প্রতিরোধের
|
পাওয়ার সাপ্লাই |
সংযোগ |
| CP4.0H-M0c |
0.০০৫... ২.000 |
0.001 |
মোডবাস আরটিইউ
সেন্সরটিতে কোন সমাপ্তি প্রতিরোধক নেই।
|
৯-৩০ ভিডিসি
প্রায় ২০-৫৬ এমএ
|
৫-পোল M12 প্লাগ-অন ফ্ল্যাঞ্জ
তারের ফাংশনঃ
PIN1: সংরক্ষিত
পিন২ঃ +উ
PIN3: পাওয়ার GND
PIN4: RS485B
PIN5: RS485A
|
| CP4.0N-M0c |
0.০৫. ২০.00 |
0.01 |
| CP4.0H-M4c * |
0০০৫... ২,000 |
0.001 |
(প্রযুক্তিগত পরিবর্তন সাপেক্ষে)
CP4.0 4-20 mA (অ্যানালগ আউটপুট, অ্যানালগ অভ্যন্তরীণ সংকেত প্রক্রিয়াকরণ)
একটি সম্ভাব্য মুক্ত বৈদ্যুতিক সংযোগ প্রয়োজন কারণ সেন্সর ইলেকট্রনিক্স একটি galvanical বিচ্ছিন্নতা দিয়ে সজ্জিত করা হয় না।
বৈদ্যুতিক সংযোগঃ 2 মেরু টার্মিনাল ক্ল্যাম্প
|
পরিমাপ
পরিসীমা
ভিতরে পিপিএম
|
রেজোলিউশন
ভিতরে পিপিএম
|
আউটপুট
আউটপুট প্রতিরোধের
|
নামমাত্র ঢাল
(পি এইচ ৭.২)
ভিতরে এমএ/পিপিএম
|
শক্তি
সরবরাহ
|
সংযোগ |
| CP4.0MA0.5 |
0.005...0.500 |
0.001 |
৪...২০ এমএ
ক্যালিব্রেটেড নয়
|
32.0 |
১২...৩০ ভিডিসি
RL 50Ω...RL 900Ω
|
২-পোল টার্মিনাল (2 x 1 মিমি2)
প্রস্তাবিতঃ গোলাকার তার
৪ মিমি
২ x ০.৩৪ মিমি
|
| CP4.0MA2 |
0.০০৫...২।000 |
0.001 |
8.0 |
| CP4.0MA5 |
0.০৫.৫.00 |
0.01 |
3.2 |
| CP4.0MA10 |
0.০৫...১০।00 |
0.01 |
1.6 |
| CP4.0MA20 |
0.০৫...২০।00 |
0.01 |
0.8 |
(প্রযুক্তিগত পরিবর্তন সাপেক্ষে)
বৈদ্যুতিক সংযোগঃ ৫ মেরু এম১২ প্লাগ-অন ফ্ল্যাঞ্জ
|
পরিমাপ
পরিসীমা
ভিতরে পিপিএম
|
রেজোলিউশন
ভিতরে পিপিএম
|
আউটপুট
আউটপুট প্রতিরোধের
|
নামমাত্র
ঢাল
(পি এইচ ৭.২)
ভিতরে এমএ/পিপিএম
|
শক্তি
সরবরাহ
|
সংযোগ |
| CP4.0MA0.5-M12 |
0.005...0.500 |
0.001 |
৪...২০ এমএ
ক্যালিব্রেটেড নয়
|
32.0 |
১২...৩০ ভিডিসি
RL 50Ω...RL 900Ω
|
৫-পোল এম১২ প্লাগ-অন ফ্ল্যাঞ্জ
তারের ফাংশনঃ PIN1: n.c.
পিন২ঃ +উ
পিন৩: -ইউ
পিন৪ঃ n c.
পিন৫ঃ n. c.
|
| CP4.0MA2-M12 |
0.০০৫...২।000 |
0.001 |
8.0 |
| CP4.0MA5-M12 |
0.০৫.৫.00 |
0.01 |
3.2 |
| CP4.0MA10-M12 |
0.০৫...১০।00 |
0.01 |
1.6 |
| CP4.0MA20-M12 |
0.০৫...২০।00 |
0.01 |
0.8 |
(প্রযুক্তিগত পরিবর্তন সাপেক্ষে)
